如何精準定位電梯轎廂？給你支支招！
2021-5-8新聞
非接觸式井道測量系統也被稱為井道信息系統或絕對值位置測量系統，在世界各地的電梯系統中被廣泛使用，不僅能夠確保電梯轎廂的精確定位，而且裝配簡單、設計緊湊。

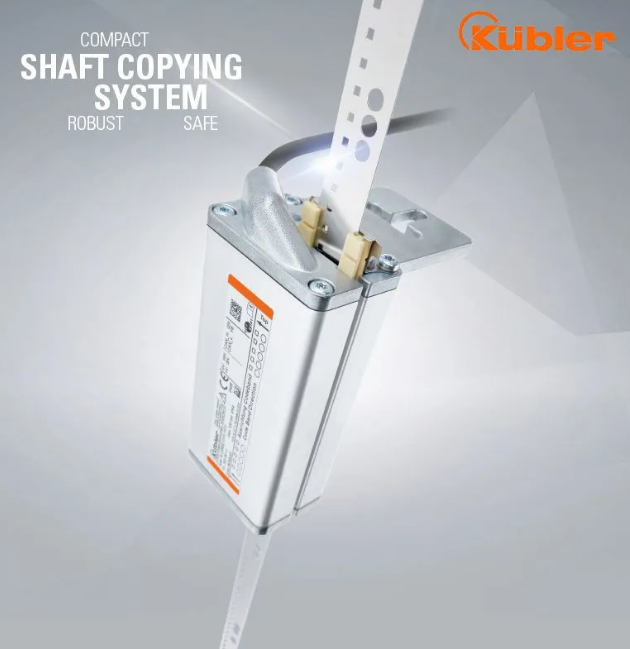

庫伯勒新一代絕對值井道測量系統 裝配方式選擇更多 新一代井道測量系統有了很多創新設計，在機械結構方面，有了更靈活的裝配方式。傳感器可以通過安裝支架和轎廂固定件直接安裝在轎廂上。根據可用空間的大小，傳感器可以以90°的方向調整安裝在轎廂支架上。最緊湊的解決方案是通過傳感器外殼中預制的T型槽支架安裝傳感器。傳感器外殼上方的切向電纜出線也確保了最佳的緊湊性。 性能更強大 新一代井道測量系統的基礎型，電梯轎廂的絕對位置值是基于100%無打滑原理測量出來的，分辨率為1 mm，行駛速度為8 m/s。分辨率為0.5 mm的SIL3認證安全型適用于行駛速度為12 m/s的電梯系統。在電氣接口方面，除了CANopen Lift和SSI接口外，RS485接口現在也可用于基礎型。安全型系列則基于CAN通信。與傳統系統相比，新一代系統通過了UL認證。由于具備IP54防護等級，新一代系統更加堅固。 精確定位/100%無打滑測量 庫伯勒線性測量系統直接安裝在轎廂上，絕對值位置將被永久記錄下來，這是使轎廂能夠精確接近所需樓層必須具備的功能。在發生電源故障的情況下，絕對值位置反饋無需參考運行，因為在高達392米的整個行程高度上始終可以獲得分辨率為0.5 mm的絕對位置值。在電梯連續運行期間，由于振動和動態繩索效應，常規測量可能會出現誤差。但隨著庫伯勒測量系統的應用，可以保證100%無打滑的測量方式，這種誤差將成為過去。 材質堅固且結構緊湊 傳感器外殼由鋁和不銹鋼碼帶組成，確保使用可靠。井道測量系統基于非接觸測量原理，因為無磨損，所以具有較長的使用壽命，滿足目標應用中所需的測量質量。 這是絕對值井道測量系統（135 x 45 x 33 mm）中最緊湊的。可以應用在翻新、現代化升級改造或現有新建項目中，即使處于特別狹窄的安裝空間中也可以毫無問題地安裝使用該系統。 安裝簡單易上手 新一代測量系統的一個獨特亮點是可確保安裝萬無一失。安裝套件包括兩個安裝支架、一卷不銹鋼碼帶和一個彈簧元件，用于在井道中預張緊碼帶。安裝過程中無需任何注意事項，因為不銹鋼碼帶特殊的設計可以避免安裝過程中會出現的劃痕或扭結。測量系統只需僅僅幾分鐘即可安裝完畢。此外，在新一代測量系統上可以看到用于提示診斷功能的狀態LED燈。 各種應用的理想解決方案 該系統可以提供三種可能的組合并支持多種通信接口(SSI, CAN, CANopen, RS485 and CANopen Lift)： Ants Base, LEB01 Ants Safe, LES02 (SIL3 認證) 安全系統 Ants Safe + 評估單元 (PSU) 符合電梯及安全標準EN 81-20/21/50 庫伯勒可以提供完整的功能安全型解決方案?；?00% 無打滑的測量原理，轎廂的位置測量可以符合 SIL3 認證并可靠的傳輸?shù)皆u估單元 (PSU)。該組合可以實現行業標準 EN 81-21 要求的諸如緊急限位，繼電器控制，區門旁路，井道頂?shù)紫尬婚_關檢測等功能。同時也可以實現UCM (轎廂意外移動) 的安全功能。這為電梯系統的規劃和實現提供了全新的選擇。 替代額外的機械組件，有效降低成本 庫伯勒絕對值井道測量系統的使用，可減少井道中大量機械零件，有效降低系統復雜性并減少安裝時間。在傳統電梯系統中，必須使用許多磁性開關來檢測絕對位置，這不僅大大增加了安裝時間，而且產生大量的維護工作。在故障發生時，還會增加故障排查的工作時間。 庫伯勒井道測量系統不僅可以用在電梯井道測量，還可以應用在物流行業，如立體倉庫的位置測量等。
