無限擴展 | 萬可TOPJOB?S系列傳感器/執行器專用接線端子
2021-2-4新聞

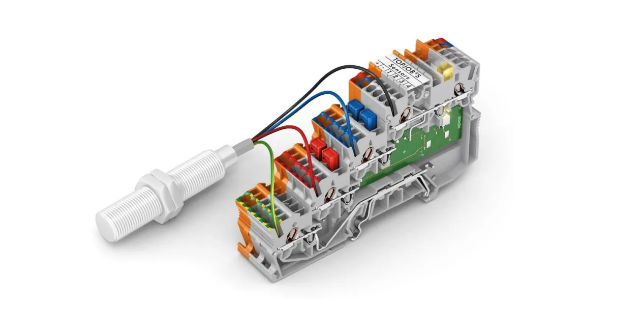

萬可新型傳感器/執行器專用接線端子依托直插型籠式彈簧連接技術，是對現代機械控制系統進行輕松、便捷布線的理想之選。

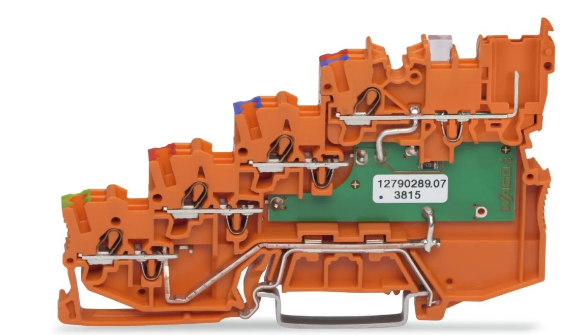

萬可傳感器/執行器專用接線端子具有多個供電層和一個信號層。
供電層即可以用于供電，萬可TOPJOB?S傳感器/執行器專用接線端子的一大特性是：
供電層的雙導流條可借助標準跨接器對正負極電位進行無限擴展。
信號層上用于數據傳輸的兩個導流條彼此電氣隔離。
僅占用3.5mm的導軌寬度便可完成一個傳感器的布線需求，因此可在最小的空間內集成多個傳感器。
該接線端子適用于傳感器和執行器通用的導線截面積，既適用于系統分布式外圍設備的小型接線盒，也適用于開關柜中的集中式安裝。
在供電層，可使用標準跨接器對正負極電位進行無限擴展，無極數限制。彩色跨接器簡化電位分布。
傳感器/執行器專用接線端子的標記清晰快速，正如TOPJOB?S全系列產品。標記條支持多行標記，且不會遮蓋跨接器插孔，便于清晰識別。
該接線端子具有兩個標記位：一個位于端子上方，另一個位于側方。這樣可輕松查看標記，而不受端子排安裝位置的限制。
精簡的接線端子結構設計利于快速了解布線情況及簡化控制布局。彩色進線孔使得接線位一目了然。即使接線完畢，LED指示燈、跨接器和標記牌仍清晰可見。
萬可TOPJOB?S傳感器/執行器專用接線端子可提供以下類型產品：

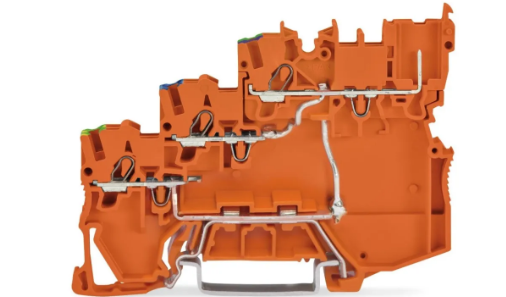

適用于3或4線傳感器
適用于高電平或低電平輸出的傳感器和執行器
電源或信號切換帶或不帶LED
帶或不DIN接地腳
與供電接線端子外形相同——可連接最大4mm2的導線
