技術講堂：門電路基礎
2020-3-13新聞
TTL門電路簡介：TTL電路采用雙極型工藝制造，具有高速度和品種多等特點。從六十年代開發成功第一代產品以來現有以下幾代產品。第一代TTL包括SN54/74系列，（其中54系列工作溫度為-55℃～+125℃，74系列工作溫度為0℃～+75℃)，低功耗系列簡稱lttl，高速系列簡稱HTTL。第二代TTL包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。第三代為采用等平面工藝制造的先進的STTL(ASTTL)和先進的低功耗STTL（ALSTTL）。由于LSTTL和ALSTTL的電路延時功耗積較小，STTL和ASTTL速度很快，因此獲得了廣泛的應用。
TTL反相器的基本原理

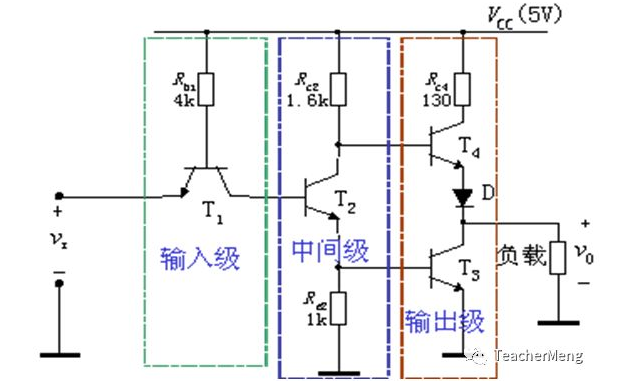

帶電阻負載的BJT反相器，其動態性能不理想。在保持邏輯功能不變的前提下，可以另外增加若干元器以改善其動態性能，如減少由于BJT基區電荷存儲效應和負載電容所引起的時延。這需改變反相器輸入電路和輸出電路的結構，以形成TTL反相器的基本電路。下圖就是一個TTL反相器的基本電路。
該電路由三部分組成：
由三極管T1組成電路的輸入級；
由T3、T4和二極管D組成輸出級；
由T2組成的中間級作為輸出級的驅動電路，將T2的單端輸入信號vI2轉換為互補的雙端輸出信號vI3和vI4，以驅動T3 和T4。
TTL反相器的工作原理
（1）當輸入為高電平，如vI＝3.6V時，電源VCC通過Rbl和T1的集電結向T2、T3提供基極電流，使T2、T3飽和，輸出為低電平，如 vO＝0.2V。此時 VB1＝VBC1＋VBE2＋VBE3＝（0.7＋0.7＋0.7）V＝2.1V
T1的發射結處于反向偏置，而集電結處于正向偏置。所以T1處于發射結和集電結倒置使用的放大狀態。由于T2和T3飽和，輸出 VC3 ＝0.2V，同時可估算出VC2的值：VC2＝VCE2＋VB3＝（0.2＋0.7）V＝0.9V
此時，VB4＝VC2＝0.9V。作用于T4的發射結和二極管D的串聯支路的電壓為VC2－Vo＝（0.9－0.2）V＝0.7V，顯然，T4和D均截止，實現了反相器的邏輯關系：輸入為高電平時，輸出為低電平。
（2）當輸入為低電平且電壓為0.2V時，T1的發射結導通，其基極電壓等于輸入低電壓加上發射結正向壓降，即：VB1＝（0.2＋0.7）V＝0.9V
此時VB1作用于T1的集電結和T2、T3的發射結上，所以T2、T3都截止，輸出為高電平。
由于T2截止，VCC通過RC2向T4提供基極電流，致使T4和D導通，其電流流入負載。
輸出電壓為vO＝Vcc－VBE4－VD＝（5－0.7－0.7）V＝3.6V
同樣也實現了反相器的邏輯關系：輸入為低電平時，輸出為高電平。
TTL與非門電路

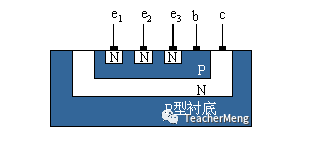

基本TTL反相器不難改變成為多輸入端的與非門。它的主要特點是在電路的輸入端采用了多發射極的BJT ，如下圖所示。器件中的每一個發射極能各自獨立地形成正向偏置的發射結，并可促使BJT進人放大或飽和區。兩個或多個發射極可以并聯地構成一大面積的組合發射極。

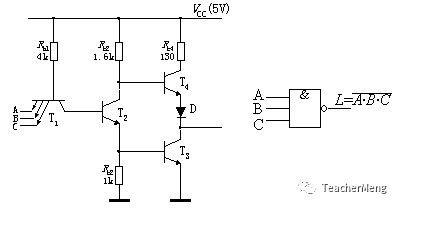

下圖是采用多發射極BJT用作３輸入端TTL與非門的輸入器件的一個實例。當任一輸入端為低電平時，T1的發射結將正向偏置而導通，T2將截止。結果將導致輸出為高電平。只有當全部輸入端為高電平時，T1將轉入倒置放大狀態，T2和T3均飽和，輸出為低電平。
傳輸延遲時間
這是一個表征門電路開關速度的參數，意味著門電路在輸入脈沖波形的作用下，其輸出波形相對于輸入波形延遲了多長時間。

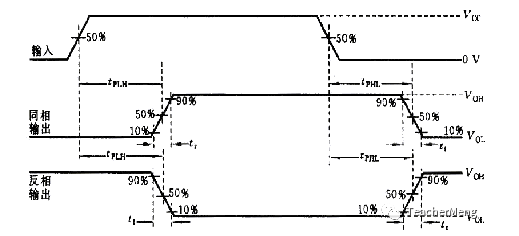

假設在門電路的輸入端加入一脈沖波形、其幅度為0～VCC(單位為V)。相應的的輸出波形如下圖所示。通常門電路輸出由低電平轉換高電平或者由高電平轉換到低電平所經歷的時間分別用tPLH和tPHL表示，有時也采用平均傳輸延遲時間這一參數，即tPd＝(tPLH＋tPHL)／2。
TTL或非門

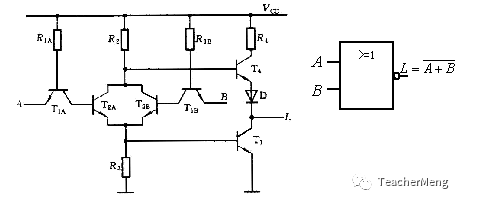

下圖為TTL或非門的邏輯電路及其代表符號。
由圖可見，或非邏輯功能是對TTL與非門的結構改進而來，即用兩個三極管T2A和T2B代替T2。
若兩輸入端為低電平，則T2A和T2B均將截止，iB3＝0，輸出為高電平。
若A、B兩輸入端中有一個為高電平，則T2A或T2B將飽和，導致iB3＞0，iB3便使T3飽和，輸出為低電平。這就實現了或非功能。
集電極開路門
在工程實踐中將兩個門的輸出端并聯以實現與邏輯的功能稱為線與。

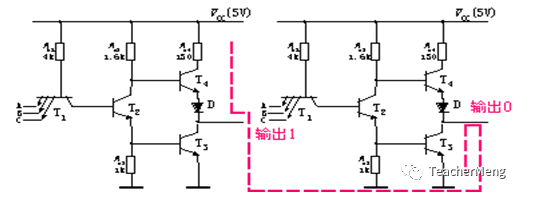

考察下圖所示的情況。當將圖中所示的兩個邏輯門的輸出連接在一起，并且當?shù)谝粋€門的輸出為高電平（第一個門的T4導通），第二個門的輸出為低電平（第二個門的T3導通）時，正如圖中紅線所示將出現一個大電流通道，很可能導致晶體管的損壞。

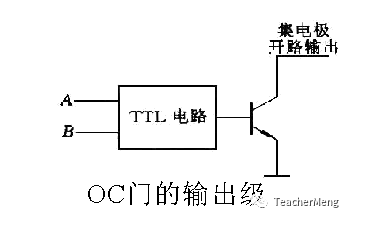

為了避免線與時的產生大電流，可以采用集電極開路門（簡稱OC門）來解決。所謂集電極開路是指從TTL與非門電路的推挽式輸出級中刪去電壓跟隨器，如下圖所示：
對于一個兩輸入端的OC門，其在電路中的符號可用下圖來表示：

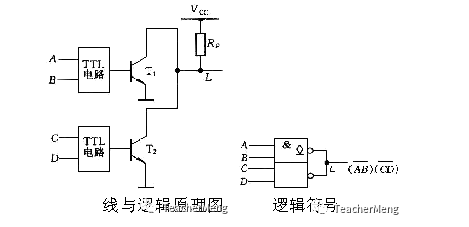

為了實現線與的邏輯功能，可將多個門電路輸出管T3的集電極至電源VCC之間，加一公共的上拉電阻RP，如下圖所示。為了簡明起見，圖中以兩個OC門并聯為例，其中圖標“”表示集電極開路之意。
上拉電阻Rp的值可以這樣來計算，主要考慮OC門必須驅動一定的拉電流或灌電流負載。有關這兩類負載的概念前已討論，這里仍然適用，所不同的是驅動門是由多個TTL門的輸出端直接并聯而成。當OC門中的一個TTL門的輸出為低電平，其他為高電平時，灌電流將由一個輸出BJT（如T1或T2）承擔，這是一種極限情況，此時上拉電阻RP具有限制電流的作用。為保證IOL不超過額定值IOL(max)，必須合理選用RP的值。例如VCC＝5V，RP＝1kΩ，則IOL＝5mA。
三態與非門（TSL）
利用OC門雖然可以實現線與的功能，但外接電阻Rp的選擇要受到一定的限制而不能取得太小，因此影響了工作速度。同時它省去了有源負載，使得帶負載能力下降。為保持推拉式輸出級的優點，還能作線與聯接，人們又開發了一種三態與非門，它的輸出除了具有一般與非門的兩種狀態，即輸出電阻較小的高、低電平狀態外，還具有高輸出電阻的第三狀態，稱為高阻態，又稱為禁止態。

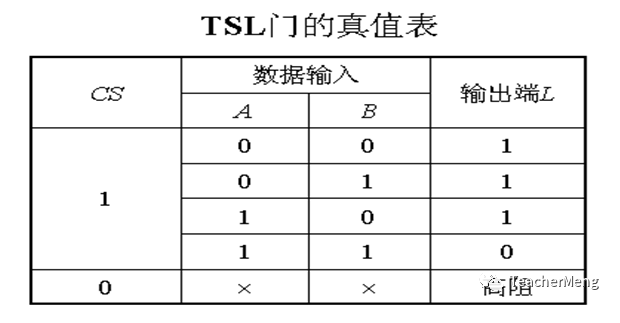

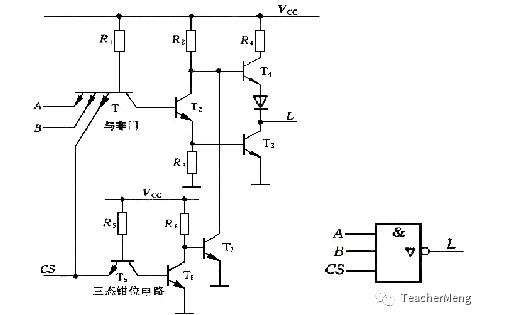

一個簡單的TSL門的電路如上圖所示。其中CS為片選信號輸入端，A、B為數據輸入端。
當CS=1時，TSL門電路中的T5處于倒置放大狀態，T6飽和，T7截止，即其集電極相當于開路。此時輸出狀態將完全取決于數據輸入端A、B的狀態，電路輸出與輸入的邏輯關系與一般與非門相同。這種狀態稱為TSL的工作狀態。
當CS=0時T7導通，使T4的基極鉗制于低電平。同時由于低電平的信號送到T1的輸入端，迫使T2和T3截止。這樣T3和T4均截止，門的輸出端L出現開路，既不是低電平，又不是高電平，這就是第三工作狀態。這樣，當CS為高電平時，TSL門的輸出信號送到總線，而當CS為低電平時，門的輸出與數據總線斷開，此時數據總線的狀態由其他門電路的輸出所決定。
CMOS門電路簡介：CMOS電路是互補型金屬氧化物半導體電路(Complementary Metal-Oxide-Semiconductor)的英文字頭縮寫，它由絕緣場效應晶體管組成，由于只有一種載流子，因而是一種單極型晶體管集成電路，其基本結構是一個N溝道MOS管和一個P溝道MOS管。

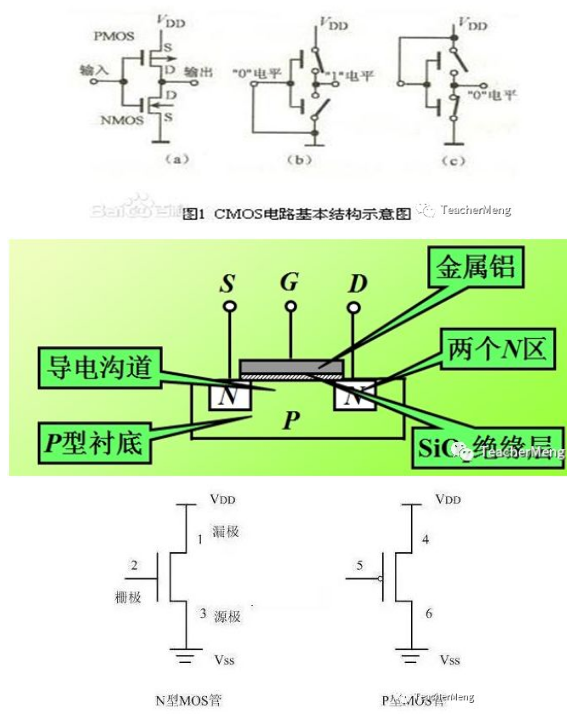

CMOS工作原理：由于兩管柵極工作電壓極性相反，故將兩管柵極相連作為輸入端，兩個漏極相連作為輸出端，如圖1(a)所示，則兩管正好互為負載，處于互補工作狀態。當輸入低電平(Vi=Vss)時，PMOS管導通，NMOS管截止，輸出高電平，如圖1(b)所示?！ ぎ?dāng)輸入高電平（Vi=VDD）時，PMOS管截止，NMOS管導通，輸出為低電平，如圖1(c)所示。兩管如單刀雙擲開關一樣交替工作，構成反相器。
CMOS邏輯電平
高速CMOS電路的電源電壓VDD通常為+5V;Vss接地，是0V。 高電平視為邏輯“1”，電平值的范圍為：VDD的65%～VDD(或者VDD-1.5V～VDD)。低電平視作邏輯“0”，要求不超過VDD的35%或0～1.5V。+1.5V～+3.5V應看作不確定電平。在硬件設計中要避免出現不確定電平。
近年來，隨著亞微米技術的發展，單片機的電源呈下降趨勢。低電源電壓有助于降低功耗。VDD為3.3V的CMOS器件已大量使用。在便攜式應用中，VDD為2.7V，甚至1.8V的單片機也已經出現。將來電源電壓還會繼續下降，降到0.9V，但低于VDD的35%的電平視為邏輯“0”，高于VDD的65%的電平視為邏輯“1”的規律仍然是適用的。

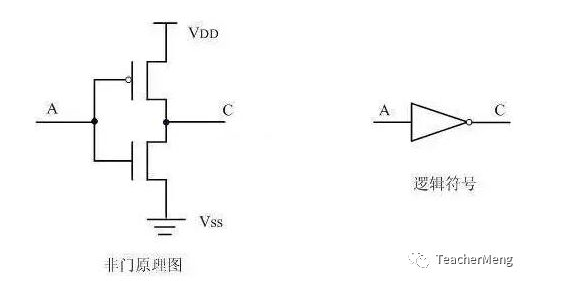

非門

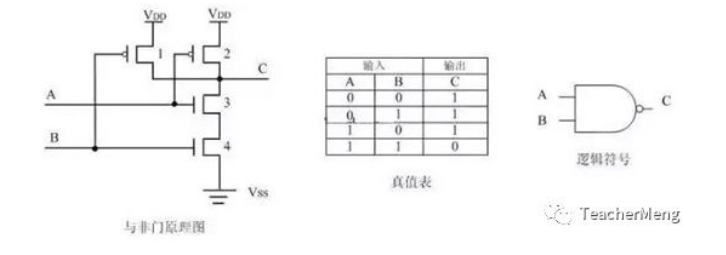

與非門
與非門工作原理：
①、A、B輸入均為低電平時，1、2管導通，3、4管截止，C端電壓與VDD一致，輸出高電平。
②、A輸入高電平，B輸入低電平時，1、3管導通，2、4管截止，C端電位與1管的漏極保持一致，輸出高電平。
③、A輸入低電平，B輸入高電平時，情況與②類似，亦輸出高電平。
④、A、B輸入均為高電平時，1、2管截止，3、4管導通，C端電壓與地一致，輸出低電平。

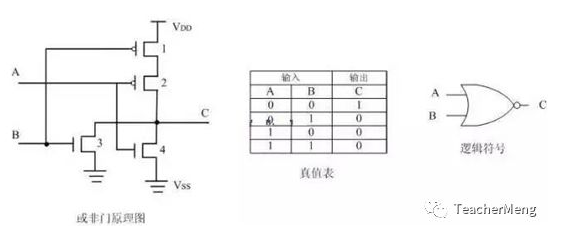

或非門
或非門工作原理：
①、A、B輸入均為低電平時，1、2管導通，3、4管截止，C端電壓與VDD一致，輸出高電平。
②、A輸入高電平，B輸入低電平時，1、4管導通，2、3管截止，C端輸出低電平。
③、A輸入低電平，B輸入高電平時，情況與②類似，亦輸出低電平。
④、A、B輸入均為高電平時，1、2管截止，3、4管導通，C端電壓與地一致，輸出低電平。
注：將上述“與非”門、“或非”門邏輯符號的輸出端的小圓圈去掉，就成了“與”門、“或”門的邏輯符號。而實現“與”、“或”功能的電路圖則必須在輸出端加上一個反向器，即加上一對CMOS管，因此，“與”門實際上比“與非”門復雜，延遲時間也長些，這一點在電路設計中要注意。

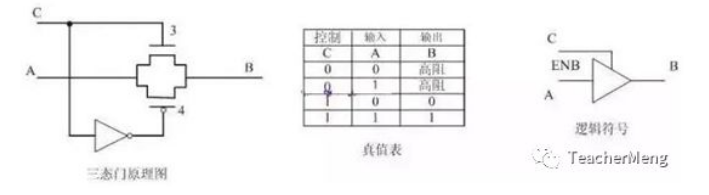

三態門
三態門的工作原理：
當控制端C為“1”時，N型管3導通，同時，C端電平通過反向器后成為低電平，使P型管4導通，輸入端A的電平狀況可以通過3、4管到達輸出端B。
當控制端C為“0”時，3、4管都截止，輸入端A的電平狀況無法到達輸出端B，輸出端B呈現高電阻的狀態，稱為“高阻態”。
這個器件也稱作“帶控制端的傳輸門”。帶有一定驅動能力的三態門也稱作“緩沖器”，邏輯符號是一樣的。
注：從CMOS等效電路或者真值表、邏輯表達式上都可以看出，把“0”和“1”換個位置，“與非”門就變成了“或非”門。對于“1”有效的信號是“與非”關系，對于“0”有效的信號是“或非”關系。
上述圖中畫的邏輯器件符號均是正邏輯下的輸入、輸出關系，即對“1”(高電平)有效而言。而單片機中的多數控制信號是按照負有效(低電平有效)定義的。例如片選信號CS(ChipSelect)，指該信號為“0”時具有字符標明的意義，即該信號為“0”表示該芯片被選中。因此，“或非”門的邏輯符號也可以畫成下圖。
