通訊管理機

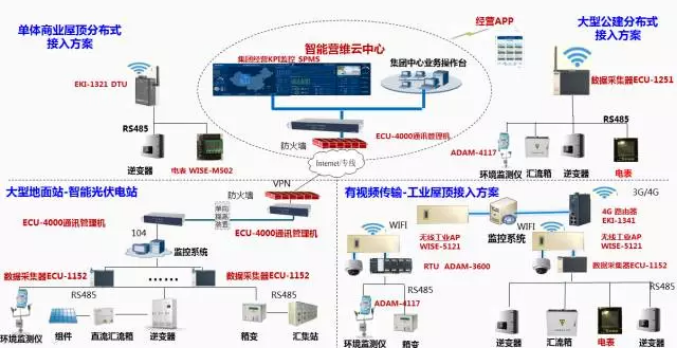

本地匯總和遠程轉發。升壓站內綜自系統的遙測、遙信、遙脈數據，光伏區所有數據采集器的數據，全部接入通訊管理機ECU-4784，并且通過標準的電力104遠動規約統一上傳至遠程集控平臺。
環網數據傳輸
為保證數據傳輸?shù)目煽啃裕鄠€(gè)區的數據采集器構成光纖環網，當發生鏈路中斷時，保證數據的可靠傳輸。采用研華光纖環網交換機EKI-2748CI，自愈時間小于10ms。
光伏區實時數據采集
采用ECU-1152將逆變器、箱變等數據就地收集，通過標準的104規約上傳至升壓站通訊管理機。包括
★ 逆變器數據：如發電量、發電功率、電壓、電流等遙測數據，并網、停機、故障告警信息等遙信數據。
★ 箱變數據：變壓器高低壓側電壓、電流、溫度、功率等遙測數據，開關狀態、瓦斯告警等遙測數據。

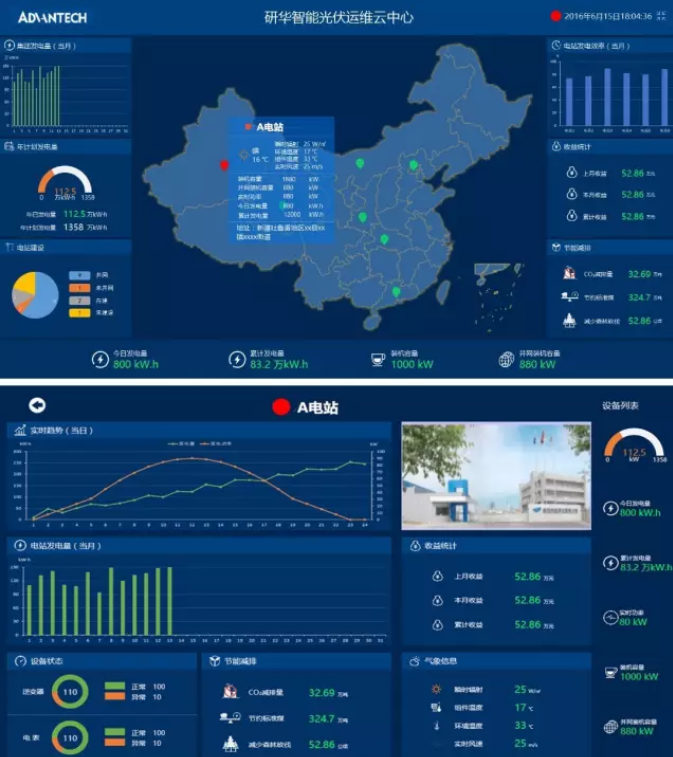

SPMS集控平臺運維系統
中心大屏幕實時展示各個子站傳輸來的數據，進行分層分級式展示，并統計集團和電站的發電量、發電效率，實時報警信息、歷史報警信息查詢，實時曲線，報表等。支持遠程跨平臺瀏覽，不論是手機客戶端還是Windows平臺，還是LINUX平臺，隨時隨地輕松瀏覽。
