應用 | 集成機器視覺與PLC控制系統的邊緣控制器
2019-8-8新聞
當檢測自動化遇到視覺圖像檢測需求時，傳統PLC能直接集成機器視覺嗎？
Customer Demand
客戶需求
隨著個性化產品需求不斷增加，顧客對品質要求越來越嚴苛，產品的自動檢測、可追溯性和質量控制在各個生產階段都變得越來越重要。
視覺圖像處理在很多方面都比人眼視覺檢測更有優勢，特別是對于質量控制來說。基于圖像處理的光學檢測具有高重復性和高確定性的特點，可以輕松地實現精確到微米級的測量，而人眼視覺幾乎無法實現這一精度。
受PLC硬件計算性能和存儲容量限制, 傳統PLC無法直接集成機器視覺同時滿足自動化控制與圖像處理的需求。
在傳統自動化檢測應用中，圖像處理與PLC控制一般分別獨立進行，通常檢測自動化系統由PLC和工業計算機視覺采集系統組成，視覺采集和處理任務通常由單獨的高性能工業計算機借助特定的配置工具和編程語言來實現，工業計算機集成機器視覺采集卡先進行視覺采集，再將視覺圖像檢測到的結果通過以太網通知PLC完成分揀動作。
這給系統集成商帶來極大挑戰，同時也增加了現場維護成本，需要同時維護兩套系統（PLC+IPC），工程師需要同時熟悉PLC應用及工業計算機故障排除技巧。工業計算機中的圖像處理和PLC控制系統之間的網絡通信也需要控制，且網絡通訊過程很容易出錯并容易受到強電磁工業現場干擾，無法確保圖像處理和傳輸過程中的精確時序。
工業計算機也容易受外部中斷影響（如操作系統）從而影響處理時間和傳輸時間，圖像檢測結果可能無法在確定的時間間隔內送達PLC控制器。
是否可以在同一個平臺中將視覺檢測和PLC控制功能整合在同一個系統中以解決不同系統之間的通訊和同步問題 ？
面對機器視覺市場發展趨勢和機遇，研華創新性推出的工業物聯網邊緣智能控制器WISE-5580將PLC控制與和視覺采集功能整合于同一平臺，面向FA工廠自動化提供生產質量檢測與分揀解決方案，與傳統PLC控制系統與工業計算機組合方案相比，WISE-5580高性價比一體化檢測與控制方案獨具競爭優勢，更容易獲得客戶信賴。
System Structure

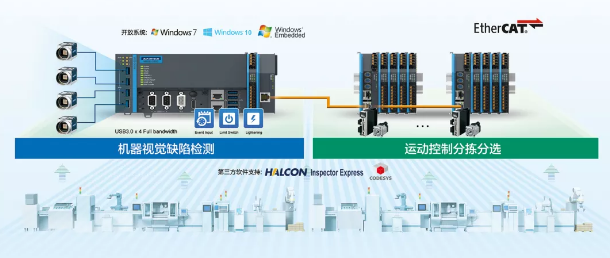

檢測與分選方案系統架構
WISE-5580為Intel? Core? i7/i5/Celeron?雙核處理器分核多任務控制器, Codesys RTE實時控制內核
可擴展多串口、高速USB、千兆以太網、機器視覺接口，支持主流現場總線通訊協議接口 (EtherCAT、CanOpen、Ethernet\IP)
支持IEC-61131-3(PLCOpen 標準) PAC編程軟件(CODESYS RTE V3 ),同時支持高級語言編程，可集成第三方可視化SCADA人機界面軟件( WebAccess \ LabView)
Program Advantage
方案優勢
研華邊緣智能控制器WISE-5580將這兩個世界融合到一個集成式系統中。針對工業相機配置，現場總線和PLC控制的配置都基于同一個平臺中進行。編程時，控制工藝可以使用戶繼續應用熟悉的 PLC 編程語言（CODESYS ）。
視覺采集軟件可采用高級語言開發環境結合工業相機廠商提供的SDK軟件驅動包實現視覺采集，視覺圖像處理和PLC控制系統之間可以通過MODBUS /TCP或者共享內存(Shared Memory)接口直接通信，與之前PLC和計算機網絡通訊性能相比，基于軟件之間的通訊可有效確保數據通訊實時性和穩定性。
邊緣智能控制器WISE-5580還可支持用戶基于同一套編程開發工具同時實現視覺檢測以及PLC 控制，用戶可基于高級語言C#或VS. Net直接調用工業相機廠商所提供的SDK軟件驅動包對圖像進行采集和檢測，同時基于C#或VS. Net軟件調用PLC 動態鏈接庫，這讓用戶可以在一個軟件配置界面中同時實現圖像檢測和PLC控制工藝。
考慮到安全性和實時性需求，越來越多客戶選擇Linux系統，WISE-5580支持多種版本Linux系統，用戶可直接基于WISE-5580 Linux系統通過OpenCV的方式采集工業相機圖像, 同時整合WISE-5580 I/O Linux 驅動實現視覺采集和分揀處理。
視覺采集與PLC控制同時被集成于同一個硬件平臺和軟件開發環境中,這正是邊緣智能控制器WISE-5580的創新價值所在。
Edge Controller
邊緣控制器

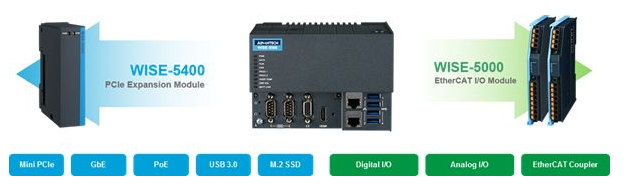

WISE-5580邊緣控制器左右兩側均配備標準PCI Express和EtherCAT通信接口，這使得控制器左側可擴展USB 3.0或PoE千兆以太網視覺采集模塊以連接多個工業相機，并與右側的EtherCAT I/O模塊配合控制機械手或設備工藝。
針對非常精確的觸發時序用戶需求，原始圖像通過千兆以太網口或USB 接口直接從相機傳輸?shù)絎ISE-5580的內存中，并根據相機配置觸發單張圖像。對于非常精確的觸發時序，可以使用研華即將發布的基于時間戳的數字量輸出端子模塊，它可以用于以微秒級精度向相機發送硬件觸發信號。
研華邊緣智能控制器WISE-5580可擴展EtherCAT 分布式I/O ,其實時內核軟件可實現確定性I/O，將視覺檢測和實時PLC控制整合于同一平臺，可廣泛應用于自動化產線檢測與分選系統。
Multi-industry Application
多行業應用
3C電子制造(PCB、半導體) 工藝質量檢測與分揀、
PCB焊接檢測與分揀，
AOI光電檢測與分選，
半導體晶元檢測與分選、
醫藥藥品檢測與分選等領域。
邊緣控制器WISE-5580集成機器視覺檢測系統與PLC，可謂強強聯手，從而可實現產品生產過程的檢測自動化。實時跟蹤產品開發過程，幫助產品的質量控制以減少廢品并確保顧客滿意度。
