【技術洞察】如何讓485通訊堅若磐石？
2025-7-18新聞
一、合理的布線

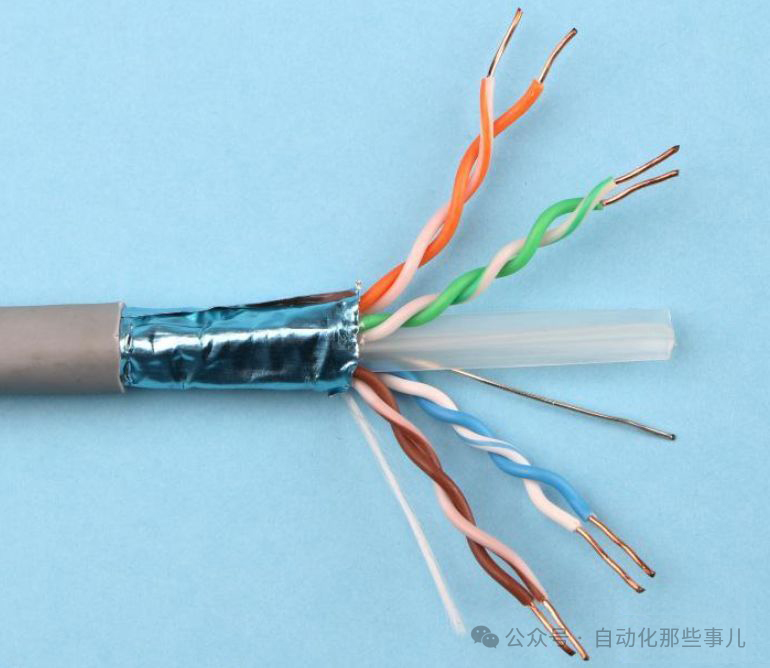

1. 采用雙絞線
485 通訊線路應采用雙絞線，這樣可以有效減少電磁干擾的影響。雙絞線的兩根線絞合程度越緊密，抗干擾效果越好。
2. 遠離干擾源
布線時應盡量遠離大功率電器、變頻器、電機等強干擾源。如果無法避免，應保持足夠的距離，或者采用金屬管進行屏蔽。
3. 避免平行布線
485 通訊線路應避免與其他強電線路平行布線，以防止電磁耦合產生干擾。如果必須平行，應保持一定的間距。
二、良好的接地
1. 單點接地
在 485 通訊網絡中，應采用單點接地的方式，將整個網絡的屏蔽層連接到一個公共的接地點。這樣可以避免因地電位差而產生的環流干擾。
2. 接地電阻要小
接地點的接地電阻應盡可能小，以確保良好的接地效果?？梢酝ㄟ^使用優質的接地材料和合理的接地方式來降低接地電阻。
三、終端電阻匹配
1. 確定終端電阻值

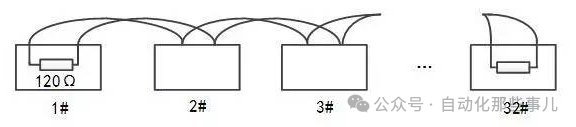

根據 485 通訊線路的長度和傳輸速率，合理確定終端電阻的值。一般情況下，在通訊線路的兩端各接入一個 120 歐姆的終端電阻，可以有效消除信號反射，提高通訊的穩定性。
2. 靈活調整
如果在實際應用中發現通訊仍然不穩定，可以適當調整終端電阻的值，或者增加中間節點的匹配電阻。
四、增強設備的抗干擾能力

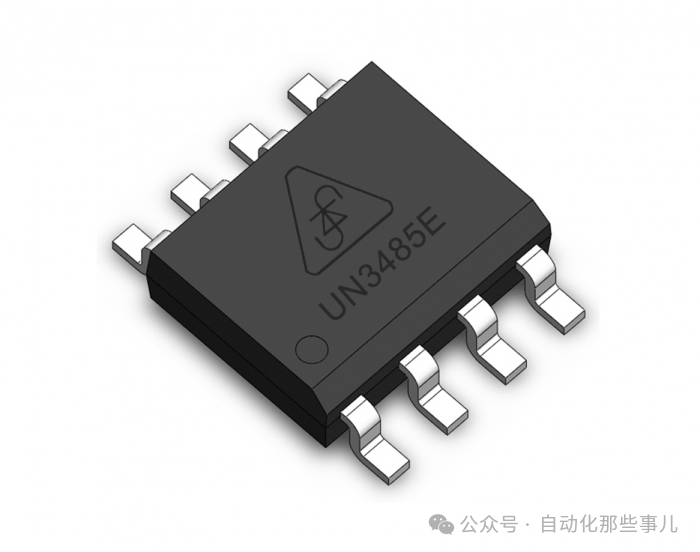

1. 選擇優質的 485 芯片
在設計 485 通訊接口電路時，應選擇具有良好抗干擾性能的 485 芯片。這些芯片通常具有較高的共模抑制比和差分信號接收靈敏度。

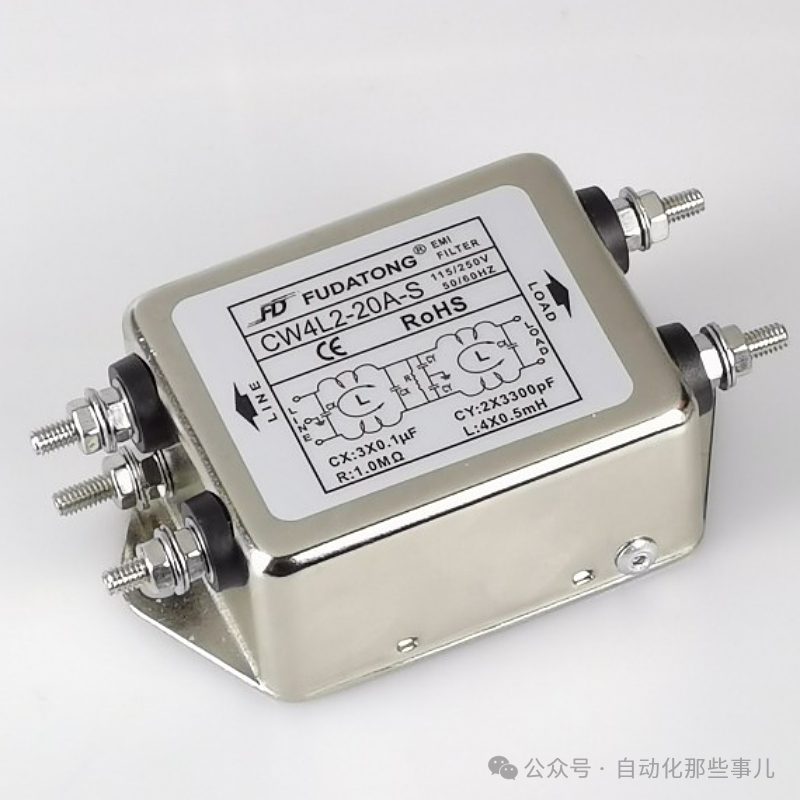

2. 增加電源濾波
為 485 通訊設備提供穩定、干凈的電源是非常重要的?？梢栽陔娫摧斎攵嗽黾訛V波電容和電感，濾除電源中的干擾信號。
3. 采用隔離技術
可以采用光電隔離、磁隔離等技術，將 485 通訊接口與設備的其他部分進行隔離，防止干擾信號的傳入和傳出。
五、軟件方面的優化
1. 數據校驗
在通訊協議中增加數據校驗機制，如 CRC 校驗、奇偶校驗等。這樣可以及時發現和糾正傳輸過程中出現的數據錯誤。
2. 錯誤處理機制
當檢測到通訊錯誤時，應具備相應的錯誤處理機制，如重新發送數據、報警提示等，以確保數據的完整性和準確性。
3. 適當降低通訊速率
在對實時性要求不高的情況下，可以適當降低 485 通訊的速率。這樣可以減少信號的失真和誤碼率，提高通訊的穩定性。
六、環境優化
1. 保持通訊環境的干燥、清潔
潮濕、灰塵多的環境容易導致線路短路或接觸不良，從而影響通訊質量。
2. 控制溫度
高溫或低溫環境可能會影響設備的性能，應盡量將 485 通訊設備安裝在溫度適宜的環境中。
通過以上多種措施和方法的綜合應用，可以有效地提高 485 通訊的穩定性和抗干擾能力，確保數據的可靠傳輸。
