編碼器類型有哪幾種呢？線性、旋轉...
2025-6-20新聞
編碼器是作為傳感器里面的一個典型裝置，它向控制系統提供有關對象位置或運動的關鍵反饋。這些反饋使控制系統能夠確定被監控的對象是否在移動或定位正確，并允許根據對象的運動和位置進行調整或采取行動。
這對于工業控制非常關鍵，幾乎涉及到運控都離不開編碼器，當然伺服系統是典型的一個結合編碼器技術的核心部件。所以，我們這幾期整理和分享下傳感器-編碼器相關的技術資料。歡迎各位朋友分享、轉發和討論！
編碼器通常用于測量對象的一個或多個特定參數，如速度、位置和方向，或者提供與對象運動相關的計數。我們?cè)诟鱾€(gè)行業都用到了，比如鋰電池卷繞設備中，采用編碼器實時獲取極片的位置來做高速追切。當然，大家可以留言區聊聊你使用編碼器的案例。
編碼器的種類
旋轉編碼器測量旋轉運動，通常在需要速度控制的系統中使用，如伺服電機。旋轉編碼器的關鍵屬性包括定位精度、速度穩定性和帶寬，這些都會顯著影響電機性能。

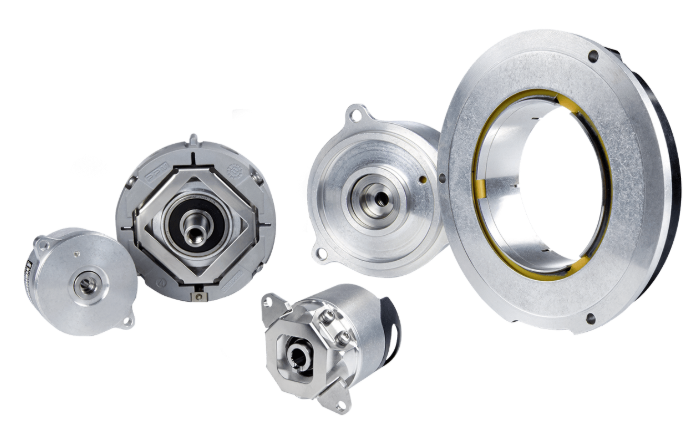

角編碼器也是旋轉式的，但在較低的旋轉速度下提供更高的精度，適用于需要極高精度的應用，如半導體制造。
如何選擇合適的編碼器？
選擇編碼器需要了解應用的環境條件和期望達到的性能水平。在選擇編碼器產品時，以下是一些需要考慮的因素：
監控的是線性運動還是旋轉運動？ 不同類型的運動方式當然選擇對應的類型編碼器。 測量的是什么參數:位置或運動速度？ 是否需要記錄方向？這將幫助確定是否只需要單通道編碼器，還是需要多通道編碼器。 編碼器將暴露在哪些特定的環境條件下？這將幫助確定最適合編碼器的傳感技術。這包括潛在的暴露條件： 1）Dust 塵土 2）Moisture 潮濕 3）Caustic or corrosive chemicals 腐蝕性化學物質
4）Shock 沖擊 5）Vibration 振動 6）Temperature extremes 溫度極端情況 在斷電的情況下，系統是否可以容忍重新定位？這將有助于確定需要增量編碼器還是絕對編碼器。 對于測量，需要多少分辨率？ 分辨率根據實際應用要求的精度來進行計算和評估。 系統的電氣要求是什么？考慮輸出接口，如點對點、現場總線或以太網接口。 適用于該應用的機械包裝和設計包括選擇穿心孔編碼器還是軸編碼器、鎖定機制的類型、孔徑大小以及密封式或暴露式的編碼器封裝哪種更好。
